Пальцы и втулки JCB 3cx 4cx 5cx

Изображение	Наименование	Узел	Артикул
	Палец (крепления г/цилиндра телескопической рукояти)	1	811/90583

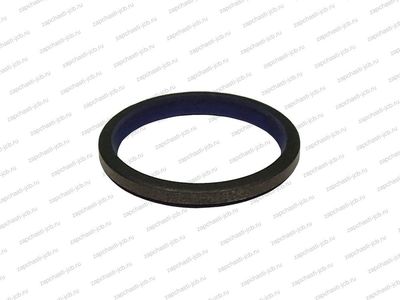

	Уплотнение в ушко штока г/цилиндра задней стрелы (поз. 9)	1	813/00426

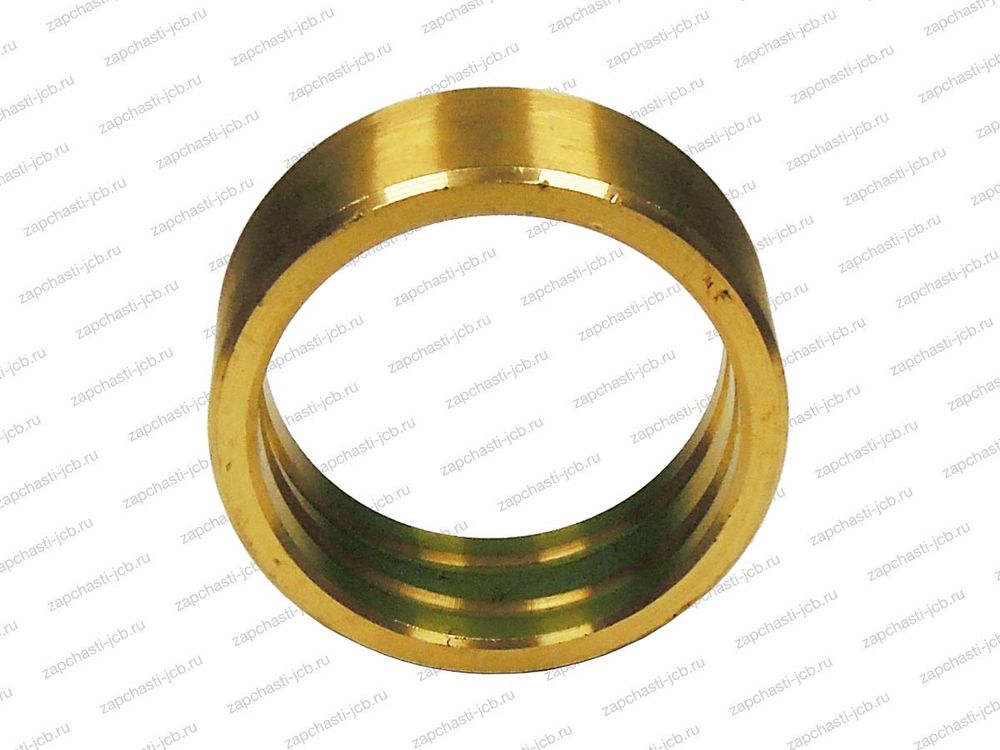

	Втулка в ушко г/цилиндра задней стрелы (поз.8)	1	809/00127

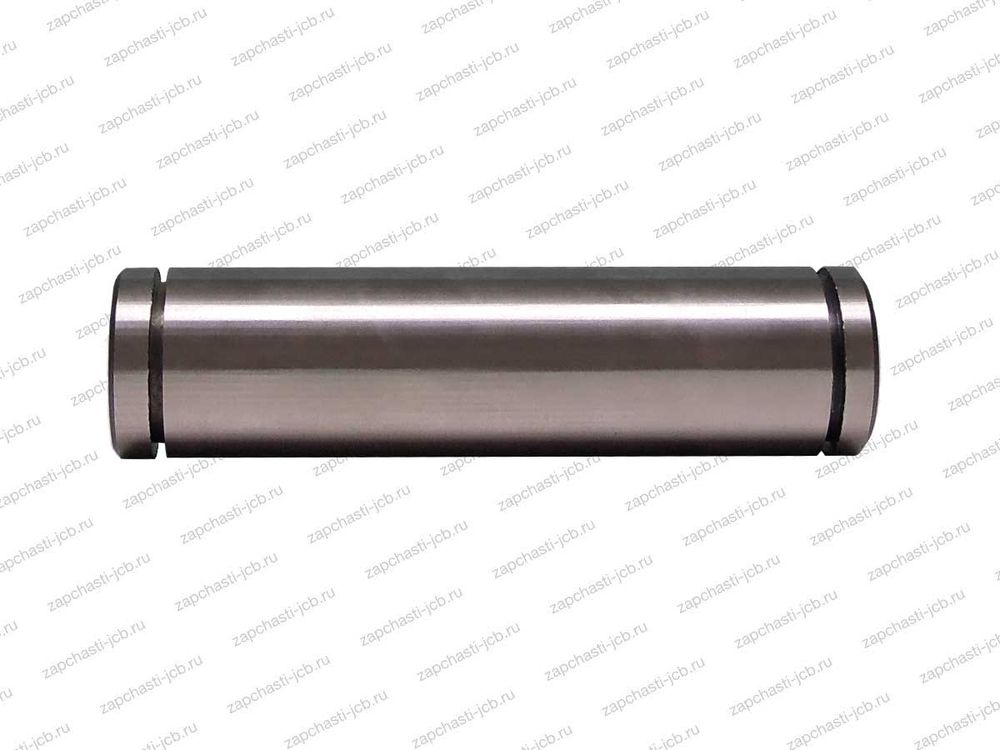

	Палец (г/цилиндр стрелы к стреле)	2	811/90183

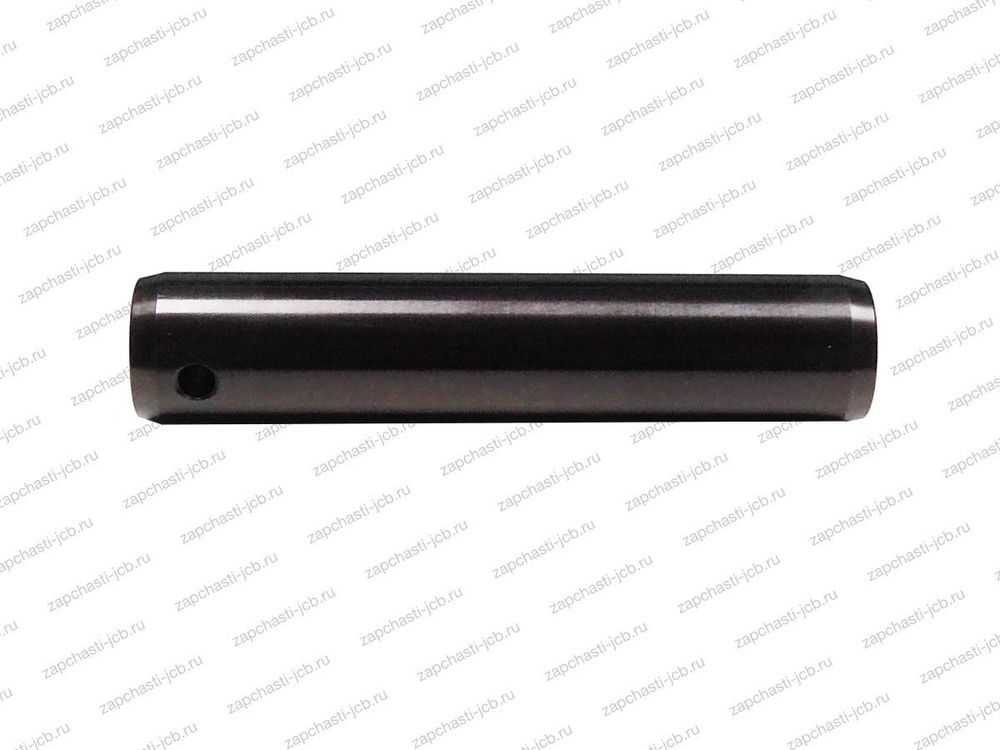

	Палец (рукоять стрела)	3	811/50372

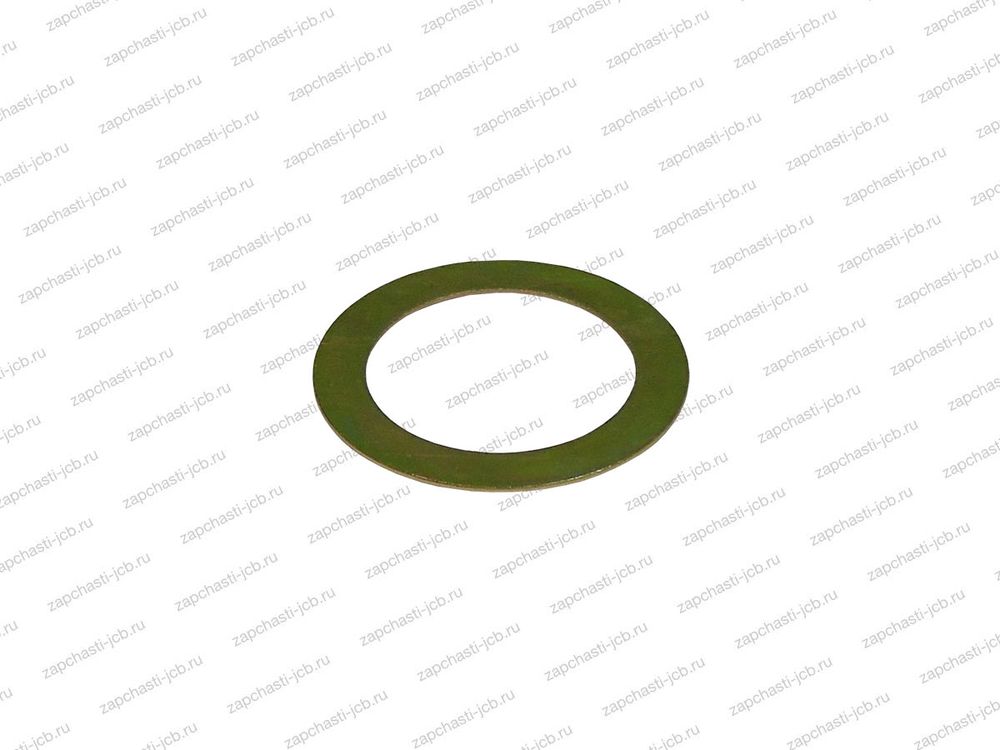

	Шайба 1,4 мм	3	819/00100
	Уплотнение	3	813/00427
	Шайба 2 мм	3	823/10536

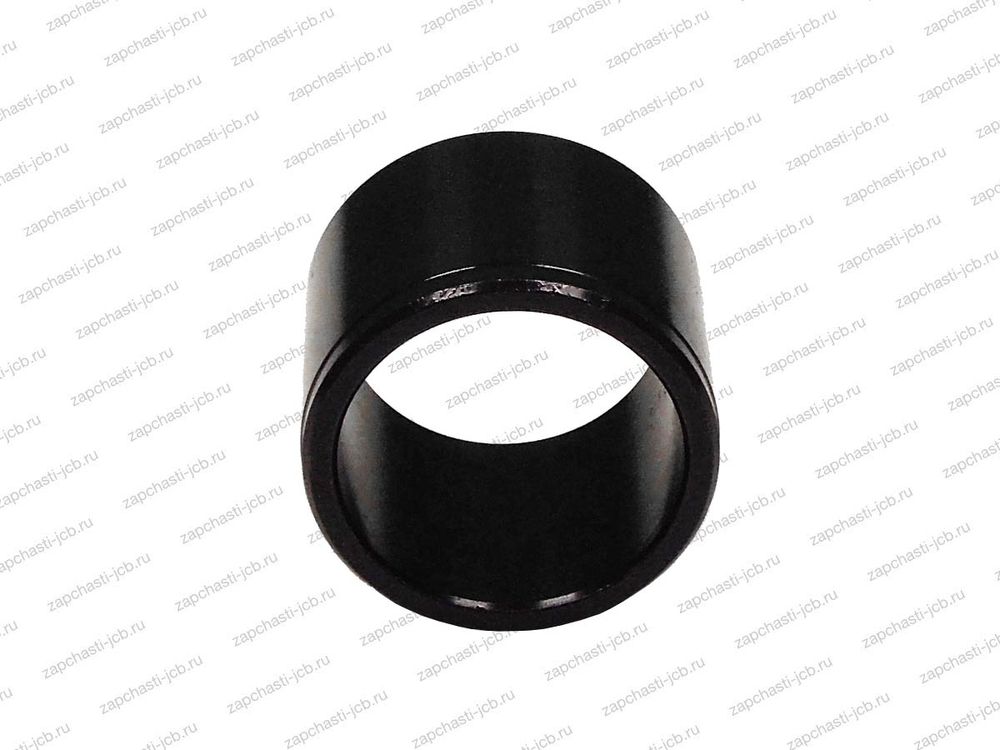

	Втулка (поз.10)	3	809/00131
	Палец (г/цилиндр ковша к стреле)	4	811/50367
	Уплотнение (основание ГЦ) (поз. 7B)	4	813/00425
	Втулка (основание ГЦ) (поз. 7A)	4	809/00125
	Палец (г/цилиндр рукояти к самой рукояти)	5	811/50520
	Уплотнение (поз. 11)	5	813/00426
	Втулка (поз. 10)	5	809/00126
	Палец (Крепление штока г/цилиндра телескопической рукояти)	6	811/90585 (811/70080)
	Стопор	6	823/00334

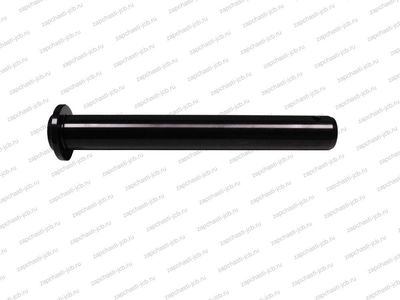

	Палец (фиксация телескоп.рукояти)	7	911/40092
	Стопор (фиксация телескоп.рукояти)	7	122/34401
	Палец (г/цилиндр ковша-кронштейн ковша)	8	811/90409
	Втулка (ушко штока ГЦ) (поз.2C)	8	809/00128
	Уплотнение (ушко штока ГЦ) (поз.2D)	8	813/00425
	Палец (кронштейн-тяга ковша)	9	811/50369
	Уплотнение	9	813/00425
	Палец ковша	10	911/12400
	Втулка (задний ковш-тяга)	10	809/00125
	Шайба	10	823/00470
	Клипса (стопорное кольцо)	10	826/00512
	Втулка в ушко ковша (поз. 4)	10	G65/0
	Палец (кронштейн ковша- рукоять)	11	811/20061
	Уплотнение	11	813/00425
	Палец ковша	12	911/12400
	Втулка (задний ковш-рукоять)	12	809/00176
	Шайба	12	823/00470
	Клипса (стопорное кольцо)	12	826/00512
	Втулка в ушко ковша (поз. 4)	12	G65/0
	Палец г/цилиндра опоры (верхний)	13	811/90587
	Втулка верхнего пальца стабилизатора	13	123/06012
	Стопор на верхний палец стабилизатора	13	2203/0060
	Палец г/цилиндра опоры (нижний)	14	811/90590
	Палец (г/цилиндр рукояти к стреле)	15	811/50569
	Уплотнение (основание ГЦ) (поз. 7B)	15	813/00427
	Втулка (основание ГЦ) (поз. 7А)	15	809/00179
	Втулка (передняя стрела к раме,поз.1А)	16	808/00296
	Палец (передняя стрела к раме,поз.1)	16	811/90486
	Шайба 1,45мм (поз.3)	16	823/00471
	Кольцо стопорное (поз. 14)	16	821/10110
	Втулка в тягу переднего ковша (поз.1)	17	808/00297
	Палец (тяга ковша к раме, поз 2.)	17	811/90473
	Клипса (поз.3)	17	821/00517
	Шайба 1,45мм (поз.4)	17	823/00471
	Шайба 5 мм (поз.12)	17	819/00099
	Шайба 3 мм (поз.13)	17	819/00147
	Палец (основание г/цилиндра подъема стрелы , поз.1)	18	811/90592 (811/90060)
	Фиксатор (поз.3)	18	826/00874
	Втулка в основание г/цилиндра подъема передней стрелы (поз.4)	18	808/00309
	Шайба 0,95 мм (поз.9)	18	823/00237
	Втулка (поз.1)	19	120/0023
	Палец (поз.2)	19	811/90471
	Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3)	19	819/00049
	Стопор (поз.4)	19	823/00334
	Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8)	19	819/00148
	Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9)	19	823/10347
	Палец (шток г/цилиндра подъема ковша)	20	811/90676
	Втулка в ушко штока г/цилиндра подъема передней стрелы	20	1208/0015
	Втулка (поз.1)	21	120/0023
	Палец (кронштейн передняя стрела, поз.2)	21	811/90472
	Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3)	21	819/00049
	Стопор (поз.4)	21	823/00334
	Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8)	21	819/00148
	Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9)	21	823/10347
	Палец (основание г/цилиндра челюсти, поз.1)	22	(811/90485) 332/D3033
	Втулка в основание г/цилиндра челюсти (поз.2)	22	1207/0019
	Палец (шток г/цилиндра челюсти, поз.1)	23	811/90478
	Втулка в ушко штока г/цилиндра челюсти (поз.2)	23	1207/0011
	Палец (соединение челюсть-отвал)	24	811/90469 (811/80007)
	Втулка (поз.2)	24	120/0023
	Втулка (поз.1)	25	120/0023
	Палец (передняя стрела-ковш, поз.2)	25	811/90483
	Втулка (поз.1)	26	120/0023
	Палец (передняя стрела-ковш, поз.2)	26	811/90483
	Втулка (поз.1)	27	809/10030
	Палец (поз.2)	27	811/90471
	Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3)	27	819/00049
	Стопор (поз.4)	27	823/00334
	Втулка в ушко г/цилиндра опрокидывания переднего ковша(поз.5)	27	1208/0015
	Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8)	27	819/00148
	Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9)	27	823/10347
	Втулка (поз.1)	28	120/0023
	Палец (кронштейн передняя стрела, поз.2)	28	811/90472
	Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3)	28	819/00049
	Стопор (поз.4)	28	823/00334
	Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8)	28	819/00148
	Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9)	28	823/10347
	Палец (поз.1)	29	811/90471
	Втулка пластиковая (поз.2)	29	120/38003
	Втулка в основание г/цилиндра опрокидывания переднего ковша(поз.5)	29	1208/0018
	Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3)	29	819/00049
	Стопор (поз.4)	29	823/00334
	Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8)	29	819/00148
	Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9)	29	823/10347
	Палец (нижнее крепление каретка-бабка, поз.1)	30	911/40104
	Уплотнение (поз.2)	30	813/00456
	Шайба (поз.3)	30	823/10270
	Втулка (поз.4)	30	831/10211 (332/G0719)
	Стопорное кольцо (поз.6)	30	821/10354
	Шайба (доборная) 0,5 мм (поз.7)	30	823/10638
	Шайба (доборная) 1,5 мм (поз.7)	30	823/10704
	Палец (шток г/цилиндра поворота стрелы, поз.)	31	811/90198
	Втулка в ушко штока г/цилиндра поворота задней стрелы (поз. 2D)	31	809/00177
	Стопорное кольцо (поз.6)	31	2203/0067
	Уплотнение в ушко штока г/цилиндра поворота задней стрелы (поз. 2E)	31	813/00460
	Втулка(поз. 1,2)	32	808/00388
	Втулка внутренняя на пальцы крепления г/цилиндра поворота задней стрелы (поз.5)	32	809/00137
	Сальник (поз.4)	32	123/04237
	Палец(Рукоять- каретка, поз.1)	33	811/70098
	Стопорное кольцо (поз.2)	33	821/00297
	Шайба 5 мм (поз.3)	33	819/00099
	Шайба 6 мм (поз.3)	33	819/00144
	Шайба 8 мм (поз.3)	33	819/00145
	Шайба 1,4 мм (поз.4)	33	819/00143
	Втулка в ушко г/цилиндра задней стрелы (поз.8)	33	809/00127
	Уплотнение(поз.5)	33	813/00427
	Уплотнение в ушко штока г/цилиндра задней стрелы ( поз. 9)	33	813/00426
	Втулка (поз.7)	33	809/00131
	Втулка (поз.6)	33	808/00385 (332/G0941)
	Палец (г/цилиндр стрелы- каретка, поз.1)	34	811/50483
	Палец (верхнее крепление каретка-бабка, поз.1)	35	811/90165
	Втулка (поз.4)	35	831/10211 (332/G0719)
	Уплотнение (поз.5)	35	813/00456
	Палец (фиксация з/стрелы)	36	125/81200
	Шайба (поз.2)	36	123/05243
